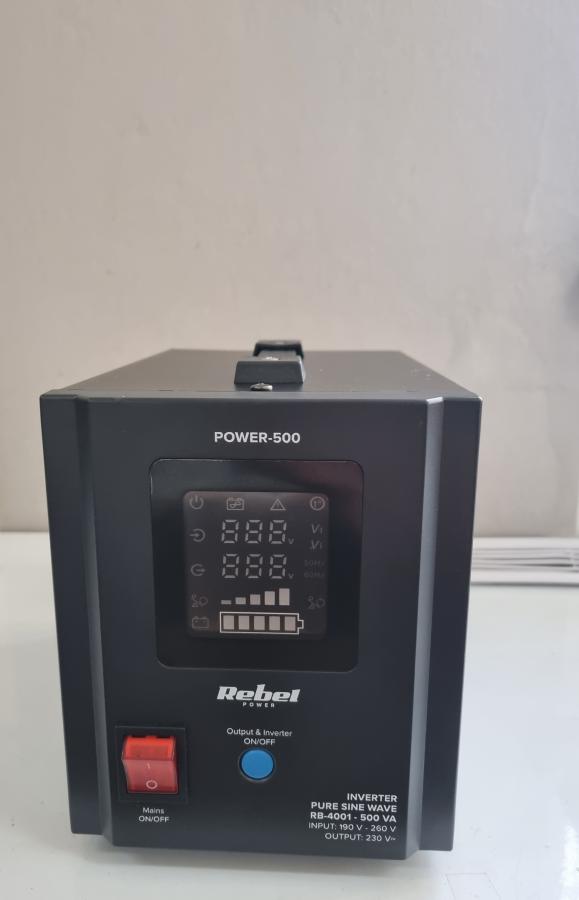

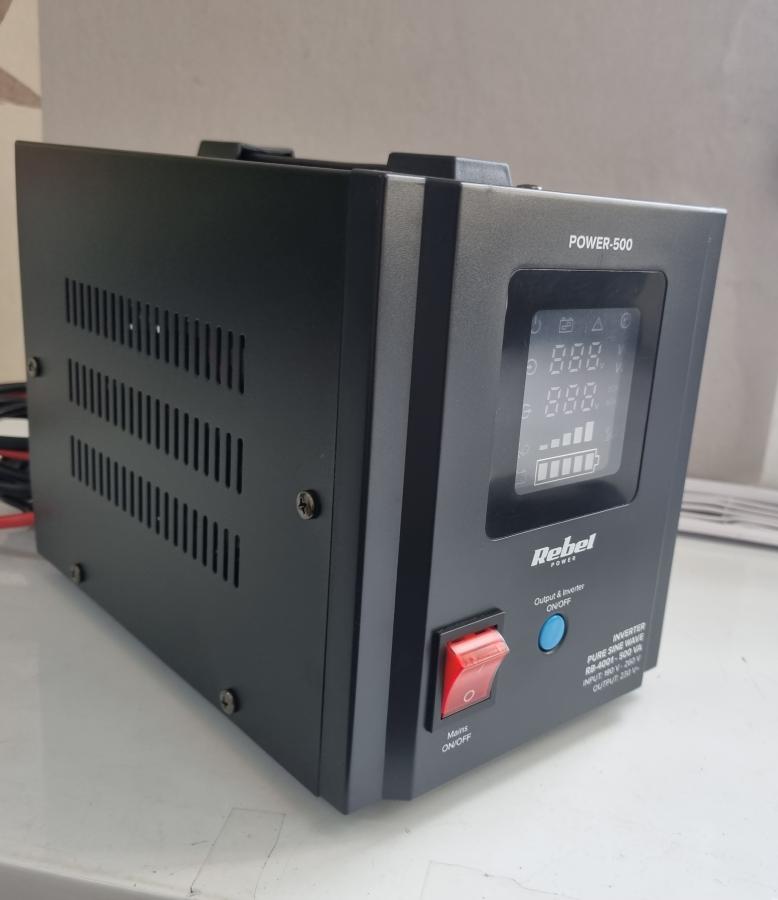

Záložní zdroj Power 500 REBEL

Popis

Technické parametry Maximální výkon měniče UPS 300 sinus PRO: 300W Maximální výkon měniče UPS 500 sinus PRO: 500W Napětí akumulátoru: 12V DC Maximální nabíjecí proud akumulátoru: 10A Nabíjecí napětí: 13,8V (+/- 0,5V) Napájecí napětí sítě: 230V AC / 45 – 65 Hz Rozsah výstupního napětí – stabilizátor: 204 – 240 V AC Rozsah výstupního napětí – měnič: 230V AC (+/- 3%) 50Hz Přepnutí na měnič při napětí vstupu: <160V nebo >260V Ochrana proti přetížení 110%-130%: vypnutí po 30 sekundách Ochrana proti přetížení 131% a více: okamžité vypnutí Teplota prostředí: 0 – 40°C Vlhkost prostředí: 10 – 90% RH, nekondenzující POZOR! Před použitím je třeba přečíst návod k montáži a obsluze. 1.1 Všeobecné bezpečnostní podmínky • Zařízení by mělo být namontováno v prostoru chráněném před atmosférickými vlivy. Zařízení je určeno pro provoz a montáž ve vnitřním prostoru. • Zařízení je přizpůsobeno k připojení do systému s uzemněním PE. • Neotevírat zařízení během provozu. • Chránit zařízení před vniknutím jakýchkoli cizích předmětů a kapalin. • Neucpávat ventilační otvory • Zařízení musí být připojeno na síť s uzemňovacím obvodem. • Zařízení může mít rušivý vliv na radio-televizní zařízení které jsou umístěny v jeho poblíž. •POZOR!Elektrický proud dodávaný měničem je stejně nebezpečný jako síťové napětí. Výrobce si vyhrazuje právo na technické a technologické změny, které nemají vliv na kvalitu výrobku. 1.2 Bezpečnost při práci s baterií • Při kontaktu kyseliny z baterie s pokožkou nebo oblečením, je ho třeba neprodleně umýt mýdlem a čistou vodou. Pokud se kyselina dostane do očí je třeba oči alespoň 20 minut. proplachovat čistou vodou a vyhledat lékaře. • V těsné blízkosti baterií nekouřit a nepoužívat otevřený oheň. • Neklást kovové předměty na baterie, může dojít ke zkratu a vzniku jiskry, která může způsobit požár. • Při práci s baterií je třeba odstranit z rukou kovové předměty jako prsteny, náramky, hodinky, řetízky a pod. • Kontakty baterie a připojovací svorky musí být udržovány v čistém stavu. • Pozor na záměnu polarity při připojování baterie k měniči. Hrozí poškození měniče. 2 UPS sinus PRO – uživatelská příručka TVRDEX, s.r.o. 2. Hlavní charakteristiky zařízení • Napájecí síťový kabel a kabely pro připojení baterie jsou součástí zařízení • Výstupní napětí je ve tvaru čisté sinusoidy a to iv režimu z baterie • Vysoká účinnost zařízení 92% v režimu z baterie • Možnost připojení pouze z baterie ( bez síťového napětí AC ) – studený start • Stabilizátor napětí AVR • Signalizace – víceřádkový displej • Ochrana: Zkratová / Přetížení / Tepelná / RGR Chlazení prostřednictvím ventilátoru • Použití: 3. Princip práce a doba provozu z baterie Zařízení UPS SINUS PRO je zařízením typu záložního zdroje a zajišťuje zdroj střídavého napětí v případě výpadku sítě. Během přítomnosti síťového napětí na vstupu do zařízení, je toto napětí přímo přesměrováno na výstup a podle potřeby stabilizováno. Tento pracovní režim se jmenuje síťový. V případě výpadku sítě na vstupu, se zařízení automaticky přepne do režimu napájení z baterie. Napětí z baterie je permanentně měněno prostřednictvím měniče na střídavé. Vybití baterie nastane tehdy, pokud napětí na baterii dosáhne hodnoty kolem 11V. Pokud hodnota napětí na baterii dosáhne hodnoty přibližně 10,5 V následuje vypnutí zařízení, čímž se ochrání baterie před hlubokým vybitím. Je třeba vzít v úvahu že v tomto stavu je odebíraný minimální proud z baterie, a při dlouhodobém výpadku sítě je třeba fyzicky odpojit kabely z baterky. (neodpojovat měnič ze sítě, mimo sezónu, hrozí poškození akumulátoru). Pokud se znovu objeví napětí na vstupu, zařízení se automaticky přepne do síťového režimu. Zařízení je vybaveno rychlým procesorem a toroidním transformátorem. zaručuje bezproblémový provoz. Inteligentní řízení ventilátoru je závislé na skutečné teploty zařízení. – čerpadla ústředního vytápění – indukční čerpadla – čerpadla v krbových systémech – regulátory kotlů UK – jiná zařízení napájená napětím 230VAC/50Hz do výkonu 300W POZOR! Zařízení se nesmí používat pro speciální zařízení jako jsou například medicínské přístroje. Doba provozu měniče z baterie závisí na spotřebě zálohovaného spotřebiče v reálném čase a od kapacity použité baterie. Doporučená kapacita baterie je 12 – 200Ah. Orientační dobu zálohování ( T ) lze přibližně vypočítat podle vztahu: T = 10C/P kde T – doba zálohování v hodinách, C – kapacita baterie v Ah, P – příkon spotřebiče ve Watech 2 Montáž zařízení • Zřízení by mělo být namontováno ve svislé poloze, dále od zdrojů tepla a slunečního záření, vlhkosti, vody a výbušných látek. • Za účelem zajištění dobré ventilace je třeba ponechat prostor asi 10 cm pro vstupem a výstupem ventilátoru • Před zapnutím zařízení se ujistěte zda napětí a frekvence jsou správné pro dané zařízení • Pro zajištění správného chodu zařízení musí být zařízení uzemněno • Hlavní vypínač přepnout do polohy 0 (OFF). • Při výběru místa montáže je třeba dbát na to, aby bylo zajištěno volné proudění vzduchu. 6.3 Uvedení do provozu • Zapojit napájecí kabel AC 3×0.75mm2 do elektroenergetické sítě z parametry 230VAC/50Hz. • Zapojit kabely baterie 2x6mm2 do baterie s napětím které odpovídá danému typu měniče. • Připojit odběrná zařízení do výstupní zásuvky AC zařízení. • Zapnout hlavní vypínač do polohy 1 (ON). • Zkontrolovat správnost funkce zařízení a displej POZOR! Nepoužívat nenabíjecí baterie. Autobaterie nejsou zcela vhodné pro zálohovací zařízení, protože jsou stavěna na jiné provozní podmínky (startovací).
